Laboratorio N 3







ELECTRÓNICA DIGITAL
LABORATORIO N° 03
CIRCUITOS SUMADORES Y DECODIFICADORES


Alumno(s)
Nota
 Mamani Abarca Jeanlu Manuel

 Lanchipa Maldonado Alvaro

 Luna Flores Hugo

Grupo

Ciclo  4C4
Electrotecnia Industrial – Electrónica Digital
Fecha de entrega
 03/04/2018



      I.     CAPACIDAD TERMINAL
·        Identificar las aplicaciones de la Electrónica Digital.
·        Describir el funcionamiento de las unidades y dispositivos de almacenamiento de información.
·        Implementar circuitos de lógica combinacional y secuencial.

    II.     COMPETENCIA ESPECIFICA DE LA SESION
·         Implementación de circuitos de aritmética binaria usando C.I.: Sumadores y restadores.
·         Implementación de circuitos decodificadores y displays de 7 segmentos.
·         Utilizar un SIMULADOR para comprobar el comportamiento de los mismos.

   III.        CONTENIDOS A TRATAR
·         Circuitos Sumadores
·         Circuitos Decodificadores.
·         Display de 7 segmentos
  IV.     RESULTADOS
·         Diseñan sistemas eléctricos y los implementan gestionando eficazmente los recursos materiales y humanos a su cargo.

    V.     MATERIALES Y EQUIPO
·         Entrenador para Circuitos Lógicos
·         PC con Software de simulación.
·         Guía de Laboratorio. El trabajo se desarrolla de manera GRUPAL.

  VI.     REPASO DEL LABORATORIO ANTERIOR
·         Diseño de circuitos combinacionales

 VII.     FUNDAMENTO TEÓRICO
·         Revise los siguientes enlaces:
·         CIRCUITOS SUMADORES:
·         CIRCUITOS DECODIFICADORES:
·         NUMEROS BINARIOS
·         DISPLAY DE 7 SEGMENTOS:

TAREAS GUIADAS DENTRO DEL LABORATORIO:

1.    Los Números Binarios y su representación:



2.    Suma de números Binarios







SUMADOR COMPLETO DE 4 BITS:





3.    Tomando en cuenta el circuito anterior, SIMULAR dicho circuito y completar la tabla siguiente:

Acarreo Cin
Sumando A
Sumando B
Sumatoria  ∑
Acarreo Cout
0
0001
0010
 0011
0
0010
0011
 0101
0
0011
0100
 0111
0
0100
0101
 1001
1
0101
0111
 1100
1
0111
1000
 10000
1
1000
1001
 10010

4.    Armar circuito en el ENTRENADOR y verificar resultados


5.    Visualización de Números Binarios (DECODIFICADORES)




6.    Tabla de verdad de un DECODIFICADOR DE 7 SEGMENTOS




7.    Decodificador COMERCIAL: 7448




8.    Realice la SIMULACION del circuito mostrado. Luego realice la IMPLEMETACION en ENTRENADOR comprobando la tabla anterior.




LABORATORIO

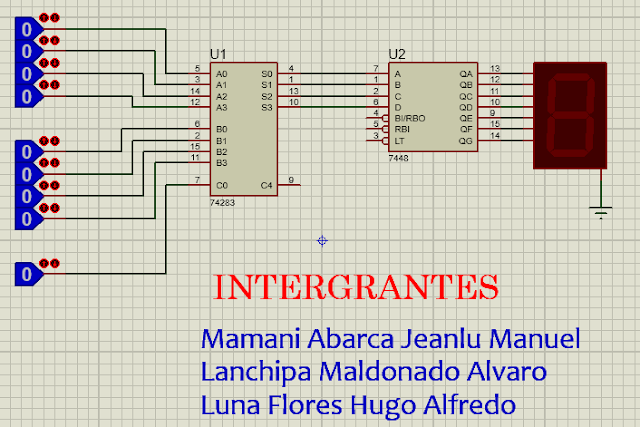

Armado del circuito en el simulador Proteus:

























Ejemplos de la simulación:














Armado del circuito en el Laboratorio:




     Experimente y responda a las preguntas siguientes dentro del BLOG

-       ¿Qué sucede si la SUMATORIA es superior a 9?, ¿qué número se muestra en el DISPLAY y por qué?

Al realizar una sumatoria mayor a 9, notamos como en el display aparece un error.

-       En el CI 7448, ¿para qué se utilizan los pines BI/RBO, RBI y LT?

ü  RBI: ondulación de entrada de borrado
ü  LT: ENTRADA DE PRUEBA DE LÁMPARA (ACTIVO BAJO)
ü  BI: ENTRADA EN BLANCO
-       En el bloque del entrenador denominado HEX 7 SEGMENT DISPLAY, ¿para qué sirven las entradas LE, RBI y la salida RBO?

LT. Lamp Test.
  Cuando es cierta, nivel bajo, Cambia a nivel bajo todas las salidas desde la “a” hasta la “g” con lo que todos los segmentos del Display encenderán.


RBI. Ripple Blanking Input.
Cuando es cierta, nivel bajo Y A, B, C, D, son falsos, nivel bajo, se harán falsas las salidas desde la “a” hasta la “g”
Esto se utiliza para apagar los ceros a la izquierda en sistemas de más de una cifra.
01 no encenderá el 0
101 si encenderá el 0 de las decenas.

BI/RBO. Blanking Input o Ripple Blanking Output.
Se utiliza para apagar los ceros a la izquierda en sistemas con más de un Display.



-       Trate de modificar el circuito de simulación para mostrar una SUMA DE 2 DÍGITOS.



TEORÍA DE SUMADORES Y DECODIFICADORES BCD A 7 SEGMENTOS

¿Qué es un decodificador ?


Un decodificador o descodificador es un circuito combinacional, cuya función es inversa a la del codificador, es decir, convierte un código binario de entrada (natural, BCD, etc.) de N bits de entrada y M líneas de salida (N puede ser cualquier entero y M es un entero menor o igual a 2N), tales que cada línea de salida será activada para una sola de las combinaciones posibles de entrada. Normalmente, estos circuitos suelen encontrarse como decodificador / demultiplexor. Esto es debido a que un demultiplexor puede comportarse como un decodificador.

Si por ejemplo se tiene un decodificador de 2 entradas con 22=4 salidas, su funcionamiento sería el que se indica en la siguiente tabla, donde se ha considerado que las salidas se activen con un "uno" lógico:

Un tipo de decodificador muy empleado es el de siete segmentos. Este circuito decodifica la información de entrada en BCD a un código de siete segmentos adecuado para que se muestre en un visualizador de siete segmentos.


Aplicaciones del Decodificador
Su función principal es la de direccionar espacios de memoria. Un decodificador de N entradas es capaz de direccionar 2N espacios de memoria.
Para poder direccionar 1Kib de memoria se necesitarían 10 bits, ya que la cantidad de salidas seria 210, igual a 1024.
De esta manera:
Ø  Con 20 bits se tienen 220 lo que equivale a 1Mib.


Ø  Con 30 bits se tienen 230 lo que equivale a 1Gib.
¿Qué es un sumador?

Un sumador es un circuito digital que realiza la adición de números. En muchas computadoras y otros tipos de procesadores se utilizan sumadores en las unidades aritméticas lógicas. También se utilizan en otras partes del procesador, donde se utilizan para calcular direcciones, índices de tablas, operadores de incremento y decremento y operaciones similares.

Aunque los sumadores se pueden construir para muchas representaciones numéricas, tales como decimal codificado en binario o exceso-3, los sumadores más comunes funcionan en números binarios. En los casos en que se utiliza el complemento a dos o el complemento a uno para representar números negativos, es trivial modificar un sumador para convertirlo en un sumador-restador. Otras representaciones de números con signo requieren más lógica alrededor del sumador básico.

Tipos de sumadores:
·         Half-adder.
·         Full-Adder.
·         Carry-Look-Ahead.
·         Carry-select

Half-Adder
Se denomina semisumador al circuito combinacional capaz de realizar la suma aritmética binaria de dos únicos bits A y B, proporcionando a su salida un bit resultado de suma S y un bit de acarreo C. En la siguiente figura se muestra la tabla de verdad de este circuito con sus funciones, acompañado de un esquema del Half-Adder.
Full-Adder
Este dispositivo nos ofrece una mejora del semisumador al cual se le añade un acarreo de entrada. De está manera podemos afrontar sumas de mas de un bit para las cuales utilizaremos el acarreo de salida del anterior en el acarreo de entrada del siguiente. Así completamos la suma correctamente.
Carry Look Ahead
Este sumador, llamado también sumador paralelo con acarreo anticipado, realiza la suma aumentando la velocidad de proceso sobre la conexión en serie. Lo logra mediante la generación de todos los bits de acarreo en el mismo proceso de calculo de las sumas parciales.
Al sumar dos informaciones se obtendrá el acarreo por dos posibilidades:
• Se genera acarreo en la propia etapa del sumador. Generado (A=B=1) Gj = Aj * Bj
 • Proviene de la etapa anterior. Propagado Pj = Aj Bj
Por tanto el acarreo producido en la etapa i-esima Ci será porque se genera o propaga y se expresará: Ci=Gi+ Pi Ci-1=Ai Bi + (Ai + Bi) Ci-1

Carry Select
En este tipo de sumador se realiza un acarreo mixto basado en sumadores y multiplexores, donde la generación de acarreo en cada sumador se realiza en paralelo y la propagación en cada multiplexor en serie. El tiempo de propagación de este sumador depende del tiempo de propagación de la primera etapa, más el tiempo de propagación de los (M/N-1) multiplexores para propagación del acarreo. A cambio el circuito es bastante más grande que la estructura “ripple”.


VIDEO DEL LABORATORIO




OBSERVACIONES Y CONCLUSIONES


En este laboratorio tuvimos la oportunidad de trabajar con sumadores y decodificadores en donde comprobamos su funcionamiento  con la implementación de un display de 7 segmentos, el cual daba como resultado los números del 1 al 9. Para ello tuvimos que aprender a convertir números decimales a números binarios y viceversa.
Al realizar el armado de nuestro circuito tuvimos que tener cuidado en las conexiones ya que cualquier error en cableado hacia que el circuito no funcionara. Además  tuvimos que asegurarnos que nuestras entradas estén operativas para poder descartar cualquier error de cables.

Para terminar gracias a este laboratorio comprendimos como era el funcionamiento en general de varios objetos de nuestra vida cotidiana como los relojes digitales, calculadoras, entre otros.

INTEGRANTES


Ø  Mamani Abarca Jeanlu Manuel
Ø  Luna Flores Hugo

Ø  Lanchipa Maldonado Alvaro
